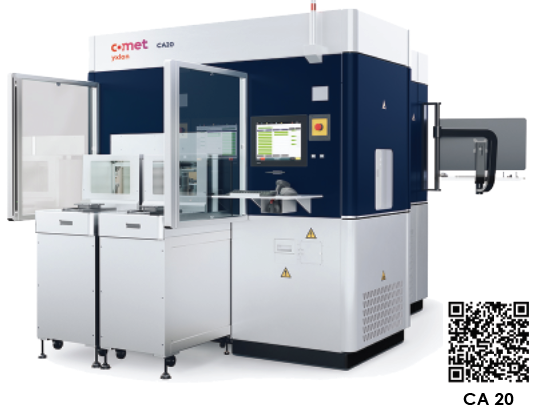

CA20 Fab
用於先進封裝的亞微米級三維 X 射線技術：
用於先進封裝的亞微米級三維 X 射線技術：
|
主要特點：
▪ 適用於實驗室和工廠
▪ 對晶圓和封裝芯片的 X 射線檢測
▪ 快速獲取亞微米級的二維和三維圖像
▪ 能夠自動識別諸如晶圓級 TSV 中的空洞或 IC 封裝中焊料連接處的“墊塊式”結構缺陷等結 構性缺陷
▪ 用於工藝開發和大規模生產
▪ 無縫融入生產線
▪ 符合潔淨室標準要求
▪ 使用劑量管理器進行無損檢測，以保護對 X 射線敏感的部件
▪ 通過了 SEMI®S2-0818 和 SEMI® S8-0218 認證
|
 |
技術參數：

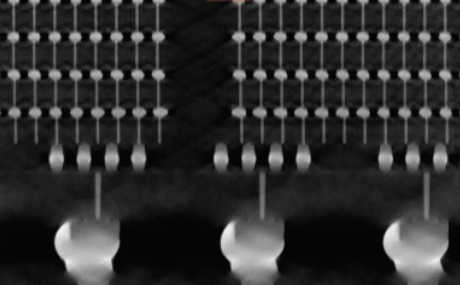

 高分辨率x射線3D圖像，清楚地識別C4 Bumps，
Micro bumps和TSV
|

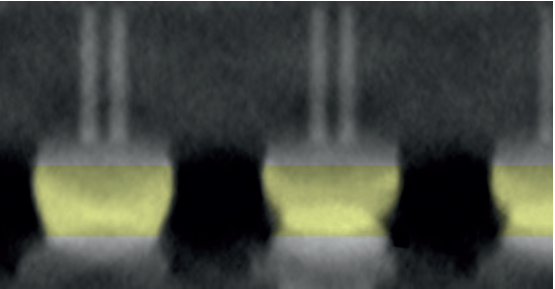

在三維測量軟件的切片視圖中清晰顯示了
頭枕缺陷的情況
|

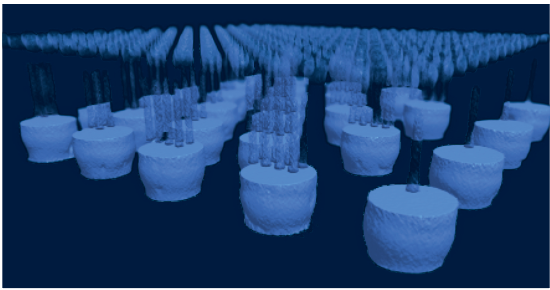

GPU芯片的3D切片圖
|
|

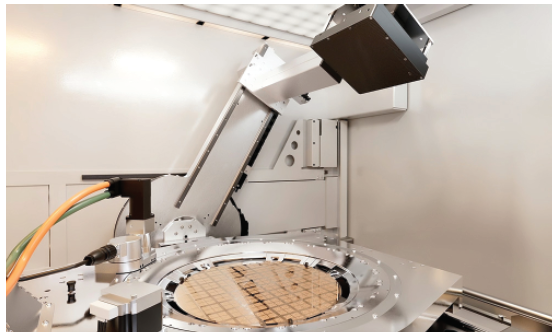

12吋晶圓自動X-RAY檢測
|

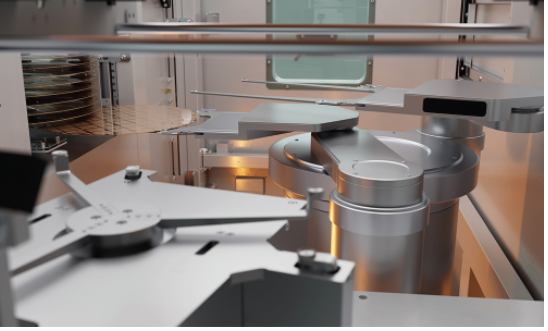

全自動Wafer傳輸裝置
|

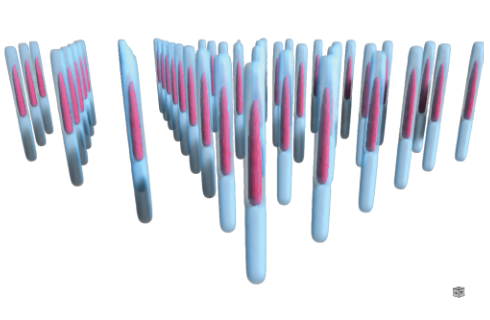

SV(硅通孔)缺陷檢測3D圖
|
